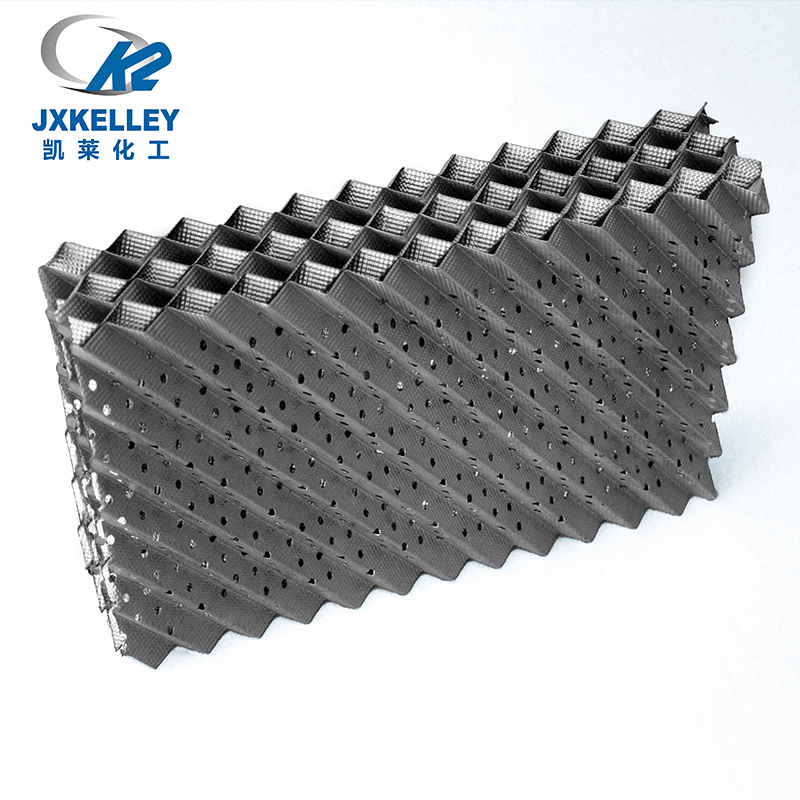

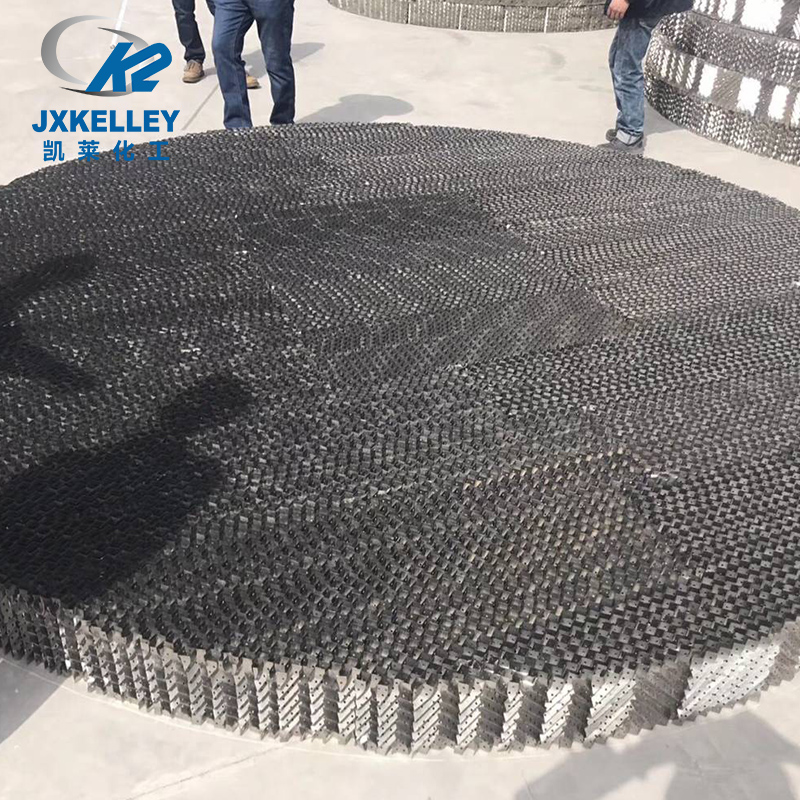

填料塔是一種傳質設備，它利用塔內不銹鋼波紋填料作為氣體與液體的接觸構件。塔身為立式圓筒，塔底設有產品托板，不銹鋼波紋填料整體放置在托板上。波紋不銹鋼填料上方安裝有壓板，以避免被上升氣流吹動。

　　液體通過液體分配器從塔頂噴到不銹鋼波紋填料上，并沿其表面向下流動。氣體從塔底進料，由氣體分配裝置分配，與液體逆流連續通過不銹鋼波紋填料的間隙，在間隙表面，氣體和液體緊密接觸進行傳質。

　　當液體沿不銹鋼波紋填料向下流動時，趨向于向塔壁集中，使塔壁附近的液體流量逐漸增大。這種現象稱為壁流。當產品層較高時，需要分段，中間設置再分配裝置。液體再分配裝置由液體收集器和液體再分配器組成。從上層不銹鋼波紋填料流下的液體由集液器收集，然后送到液體再分布器，再分布后噴到下層。

　　不銹鋼波紋填料的基本要求是：傳質效率高，要求產品能提供較大的氣液接觸面。要求具有大的比表面積，并且要求產品的表面容易被液體潤濕。只有潤濕表面是氣液接觸面。生產能力大，氣體壓降小。因此，要求不銹鋼波紋填料層的孔隙率大。堅定不移地造成偏流和溝流。經久耐用，具有良好的耐腐蝕性、高機械強度和耐熱性。材料易得，價格便宜。

　　影響不銹鋼波紋填料效率的三個因素

　　不銹鋼波紋填料是填料塔的主要構件,它的傳質效率直接關系到填料塔的操作性能。增加它的傳質效率可以考慮增加產品的比表面積,增加表面利用率,增加擴散系數或減少滯流膜層厚度等。通過改變填料塔的結構可以增加它的傳質效率。

　　1、決定產品效率高低的主要因素之一是氣液兩相在產品表面接觸時間的長短。在相應的長度內,氣流接觸時間越長,不銹鋼波紋填料的效率也就越高。

　　2、增加產品的比表面積可以增加傳質效率,但同時會增加塔的操作壓降,降低通量,增加持液量,同時也會增加投資費用。因此需要綜合考慮填料塔的各方面操作因素及價位因素,確定適合的比表面積。產品所提供的表面并非都是有用的氣液接觸表面,增加比表面積的利用率,可以增加它的效率。

　　3、不同結構形式的產品,雖然具有相同的比表面積,但性能各不相同?？梢酝ㄟ^改變不銹鋼波紋填料的結構,增強產品的性能,這正是產品開發的工作內容。增加組成產品的小平板數量,改變液體沿產品表面流動的角度,可以增加氣液接觸時間,增加它的效率。
