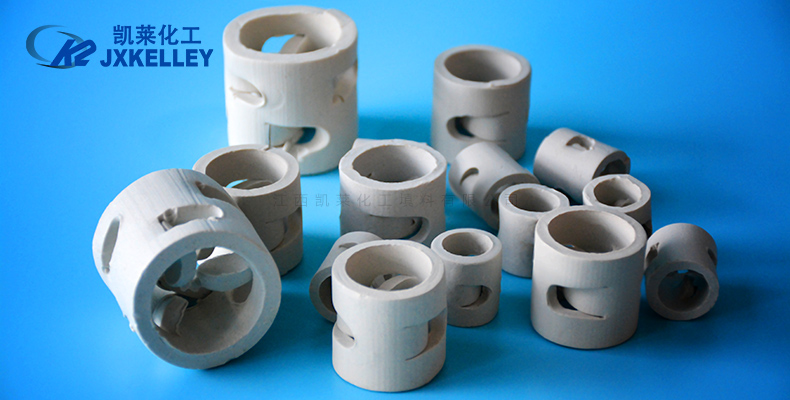

精餾塔塔徑為1米，陶瓷鮑爾環填料層總高12米。精餾塔是一種廣泛應用于化工、石油等行業的重要生產設備，其基本作用是提供氣和液兩相充分接觸的機會，這樣傳質、傳熱過程可以速度快、效率高地進行，可使氣、液兩相在接觸后及時分離，不夾帶。在氰乙酸乙酯生產過程中，用于精餾塔每年處理15000噸氰乙酸乙酯粗酯，且已達到氰乙酸乙酯提取率在80%以上，丙二酸二乙酯采出率在70%以上的設計要求，年產量為10857噸/年，產物含量在98.5%以上.考慮到溫度對產品分離的影響，初步假定塔底溫度為140℃；考慮塔頂冷凝器節能等因素，理論塔板數為17.78，經計算得到的塔效率為55.30%?？梢钥闯?，實際塔板數量是32.1。用迭代法進行驗證，驗證假定溫度完全符合要求.綜合分析各種填料的優缺點后，選擇陶瓷鮑爾環填料。
